■ ZX型氣動薄膜三通調節閥概述
ZX型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構。ZX型氣動薄膜調節閥具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流(ZXQ)及三通分流(ZXX)兩種。公稱壓力等級有1.6、4.0、6.4MPa；閥體口徑范圍DN25～200。適用流體溫度由-60℃～+450℃。泄漏量標準有Ⅳ級。流量特性有直線、拋物線兩種。
■ ZX型氣動薄膜三通調節閥特點
·流體對閥芯作用方向都處于流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·執行機構采用多彈簧結構，高度減少30％、重量減輕30％。
■ ZX型氣動薄膜三通調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強滌綸織物
填料：聚四氟乙烯、柔性石墨
彈簧：60Si2Mn
膜蓋：A3
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
■ ZX型氣動薄膜三通調節閥規格與技術參數
| 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |
| 額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||
| 公稱壓力PN(MPa) | 1.6、4.0、6.4 | ||||||||||
| 固有流量特性 | 直線、拋物線 | ||||||||||
| 固有可調比R | 30 | ||||||||||
| 工作溫度t(℃) | 普通型：鑄鐵-20～200 鑄鋼-40～250 鑄不銹鋼-60～250 散熱型：鑄鋼-40～450 鑄不銹鋼-60～450 | ||||||||||
| 兩種介質溫度差t(℃) | 鑄鐵≤150鑄鋼 鑄不銹鋼≤200 | ||||||||||
| 信號范圍Pr(kPa) | 40～200 | ||||||||||
| 氣源壓力Ps(MPa) | 0.14～0.4 | ||||||||||
| 允許泄漏量 | 10-4×閥額定容量 | ||||||||||
| 允許壓差△P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | |
﹡本產品性能指標貫徹GB/T4213-92標準
■ ZX型氣動薄膜三通調節閥閥體及閥芯材料選擇
■ ZX型氣動薄膜三通調節閥外形尺寸及重量(單位：mm)
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 | ||
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 | |
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | ||
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | ||
| H | 普通型 | PN16、PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 | ||
| 高溫型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 | ||
| 重 量 (kg) | 普通型 | PN16、PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 | ||
| 高溫型 | 重量增加（5-10）% | |||||||||||
注：1、本表高溫型的高度與重量以PN16為依據。
2、帶手輪機構高度應增加152(DN20～50)、182(DN65～100)、253(DN125～200)
■ ZX型氣動薄膜三通調節閥連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216.5-84
鑄鋼法蘭按GB9113-88、JB/T79.1-94
·法蘭密封面型式：PN10、PN16為凸面；
PN40、PN64為凹凸面、閥體為凹面。
·結構長度：按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16×1.5
·夾套保溫型夾套載熱體接口：對焊φ18×4
﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、DIN等標準。
■ ZX型氣動薄膜三通調節閥訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求

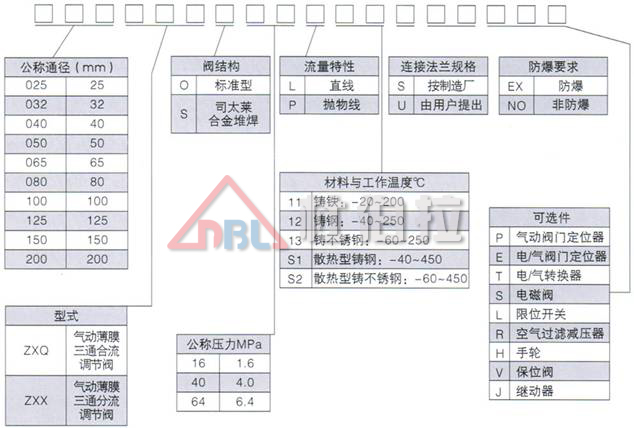

■ ZX型氣動薄膜三通調節閥型號
